Jenis Katup Gas ( VALVE ) dan Cara Penggunaannya

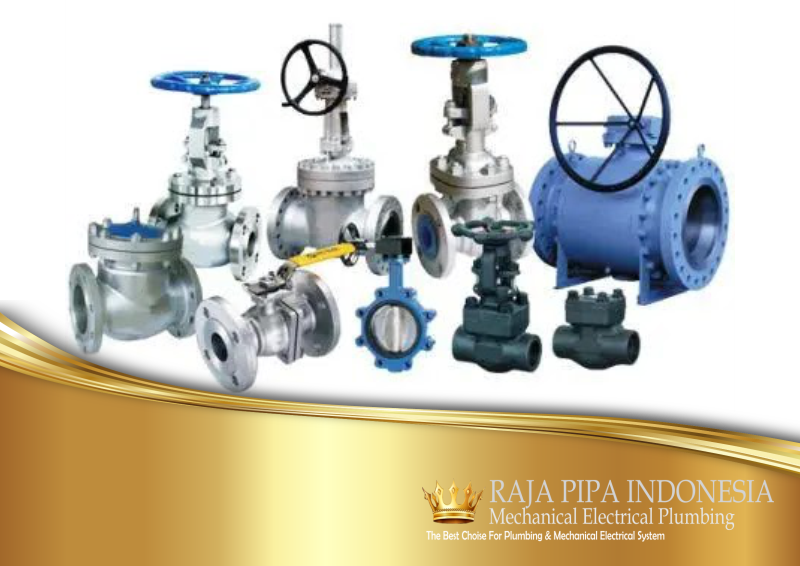

Ada beberapa jenis Valve karena lingkungan penggunaannya yang berbeda. Di bawah ini adalah rincian tujuh jenis yang umum digunakan dalam industri minyak dan gas.
- Gerbang
Gate valve mungkin yang paling umum digunakan di industri. Ia menggunakan sistem gerbang untuk membuka atau menutup seluruh pipa. Ini adalah pilihan yang sangat baik jika laju aliran perlu dikontrol dan dipertahankan. Ketika aktuator membuka katup sepenuhnya, saluran tidak terhalang, sehingga cairan slurry seperti minyak mentah dapat mengalir lebih mudah. Meskipun bukan kandidat yang ideal jika pembatasan diperlukan dalam suatu aplikasi, tidak ada penurunan tekanan yang nyata saat katup ini digunakan.
- Globe
Ketika kontrol tekanan diperlukan, katup globe sering dipilih. Hal ini juga sering digunakan untuk operasi buka dan tutup. Steker katup dipasang secara vertikal, diangkat dan diturunkan oleh aktuator sesuai kebutuhan. Katup ini cenderung menghasilkan penurunan tekanan yang lebih signifikan dibandingkan jenis katup lainnya karena saluran berbentuk S di dalamnya. Mereka adalah pilihan yang baik untuk pengaturan aliran dan fungsi pembatasan.
- Katup
Kilang gas menganggap katup periksa sangat membantu karena perangkat terbuka di bawah tekanan dan tidak memungkinkan aliran balik cairan atau material. Karena aliran balik yang terbatas, kontaminasi silang pada produk dapat dicegah. Artinya, material yang berbeda bisa menggunakan pipa yang sama. Tidak diperlukan aktuator seperti yang diperlukan pada jenis katup lainnya. Namun, memang memerlukan pemasangan yang presisi untuk memastikan respons terhadap tekanan fluida terjadi sesuai kebutuhan.
- Katup
Katup sumbat terdiri dari cakram berbentuk sumbat dengan saluran horizontal yang melewatinya. Ketika katup linier terbuka, fluida akan bergerak melalui lubang tersebut. Memutar aktuator 90 derajat dari posisi terbuka akan menghalangi aliran apa pun melalui pipa. Katup ini tidak disarankan untuk fungsi pelambatan namun ideal untuk produk minyak mentah seperti yang ditemukan dalam produksi biogas.
- Bola
Katup bola adalah katup putar yang mematikan saluran pipa dengan cepat sehingga sering kali diperlukan penyegelan yang rapat. Mereka paling cocok untuk pengoperasian dalam posisi terbuka penuh atau tertutup penuh karena tidak menawarkan kontrol regulasi atau fungsi throttle yang wajar. Jenis katup ini hadir dalam berbagai gaya, yang memberikan pilihan dalam industri. Misalnya, katup bola mengambang bekerja lebih baik pada pipa bertekanan rendah hingga sedang, dan katup bola trunnion dapat menangani kondisi tekanan tinggi. Ini mudah diperbaiki, menawarkan penyegelan yang kokoh, dan mematikan dengan cepat.
- Katup Kupu-Kupu
Katup ini sederhana dalam konstruksinya, ringan, dan kompak. Mereka menggunakan elemen tipe cakram yang dipegang oleh batang untuk mengatur aliran. Mereka dapat menangani pipa bertekanan tinggi dan memungkinkan aliran material dengan mudah. Ketika ditutup, mereka menutup rapat. Seringkali, ini digunakan pada pipa dengan diameter besar dan katup gerbang tidak dapat digunakan.
- Katup yang dibanting-tutup
Katup ini memberikan keamanan tambahan pada peralatan baik di hulu maupun hilir. Katup jenis ini dapat ditemukan tepat sebelum regulator dan dirancang untuk tetap terbuka sampai perubahan tekanan yang signifikan terdeteksi. Kemudian segera mematikan aliran dan harus dibuka kembali secara manual. Kadang-kadang disebut sebagai katup pelepas dan pengaman dan sangat penting bagi industri minyak dan gas dalam menghindari kecelakaan dan cedera.
